GROND - Bildersammlung |
|
Sammlung von Bildern zur Konstruktion von GROND
sowie einige Falschfarbenaufnahmen von Himmelsobjekten,
aufgenommen mit GROND.
Diese Bilder können für PR-Zwecke verwendet werden, wenn als
Quellnachweis das Max-Planck Institut für extraterrestrische Physik
genannt wird.
GROND Konstruktion

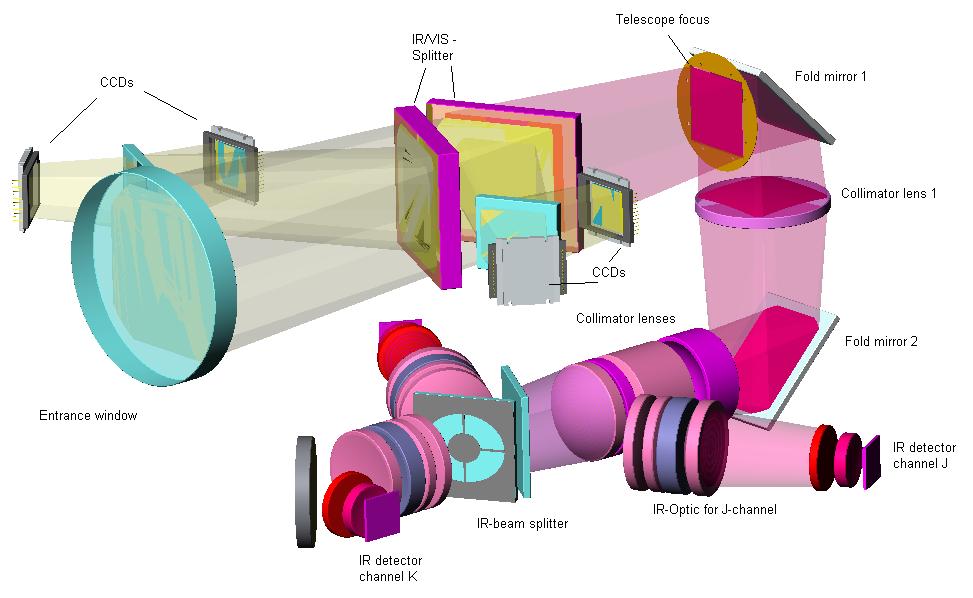

- Schematischer Aufbau der Optik von GROND: links das Eintrittsfenster,
dahinter die Strahlteiler im visuellen. Im unteren Bildteil das
Linsensystem fuer die 3 Infrarotkanäle.

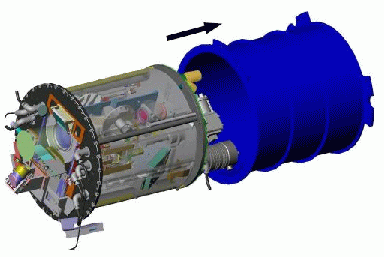

- 3D Schema des GROND-Instrumentes mit dem abziehbaren Vakuumkessel.
Links vorne ist das Eintrittsfenster zu sehen.
GROND Hardware

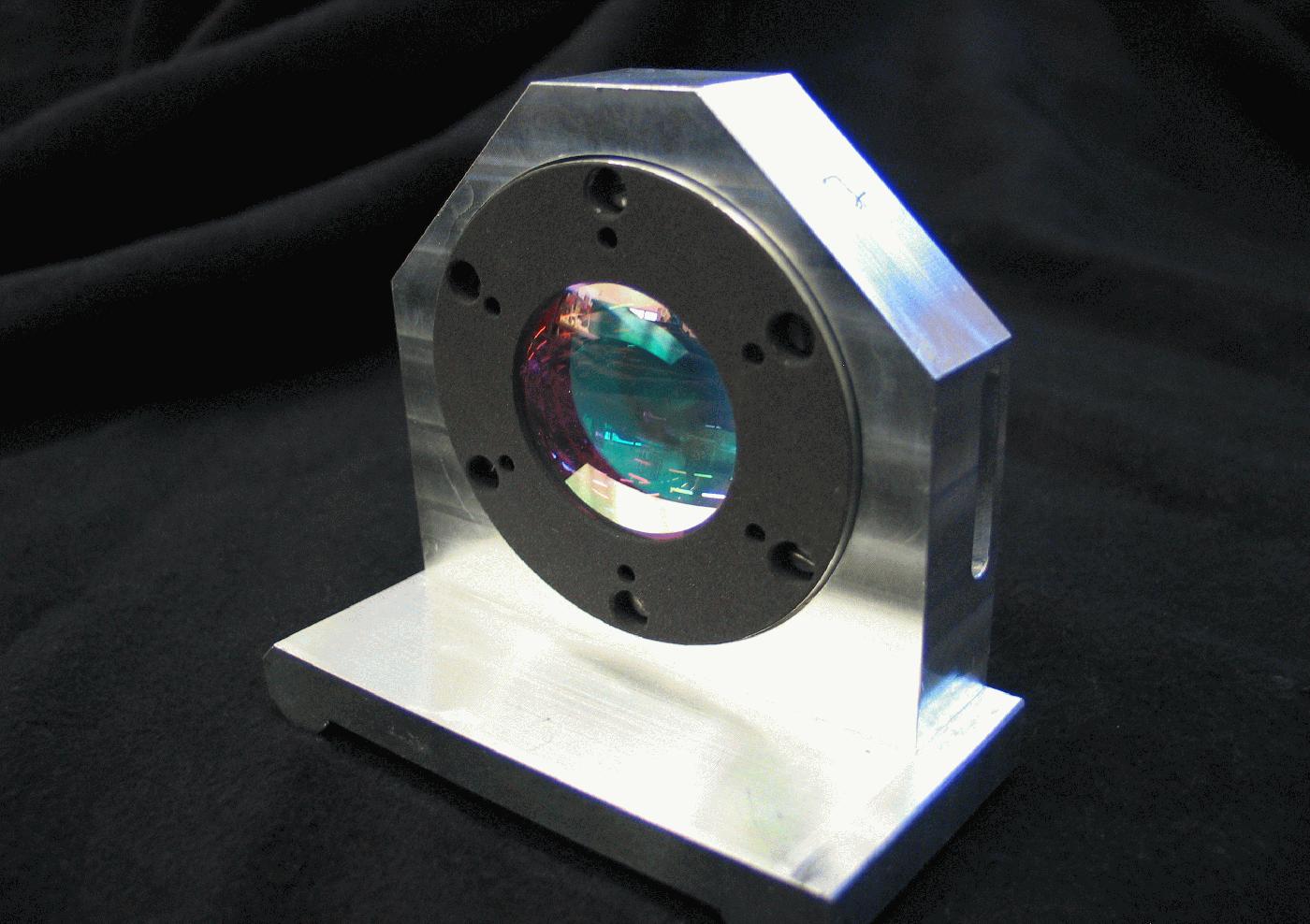

- Linsen: Im Nah-Infrarot(NIR)-Teil von GROND ist eine Fokal-Reducer
Optik realisiert. Der Kollimator besteht aus 5 Linsen, und jede
der 3 Kameraobjektive besteht aus 6 Linsen. Mechanisch sind die
Kameraobjektive in zwei Teile getrennt: eine mit den Kameralinsen 1-4 (links),
die zweite mit den Kameralinsen 5+6 (rechts).

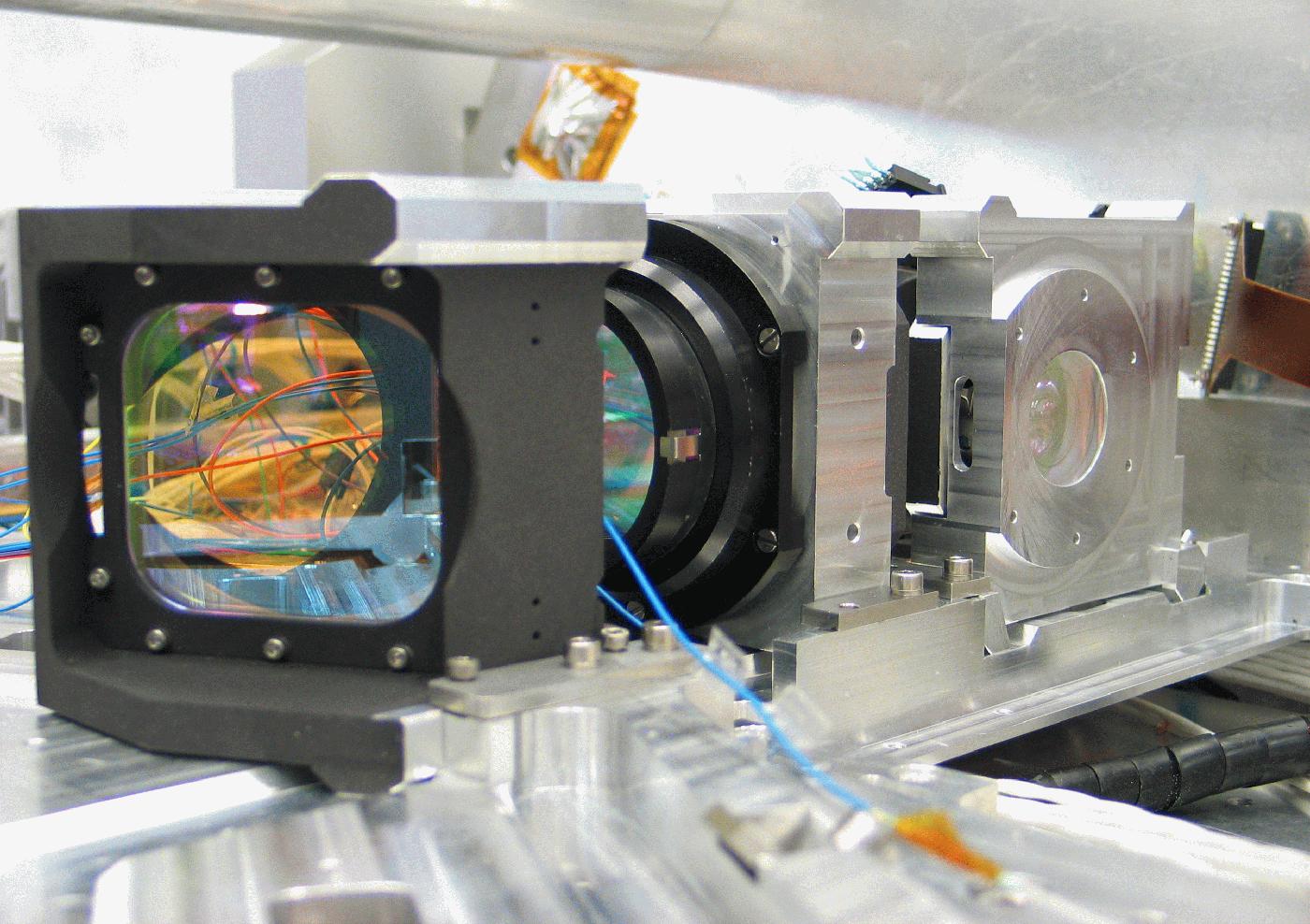

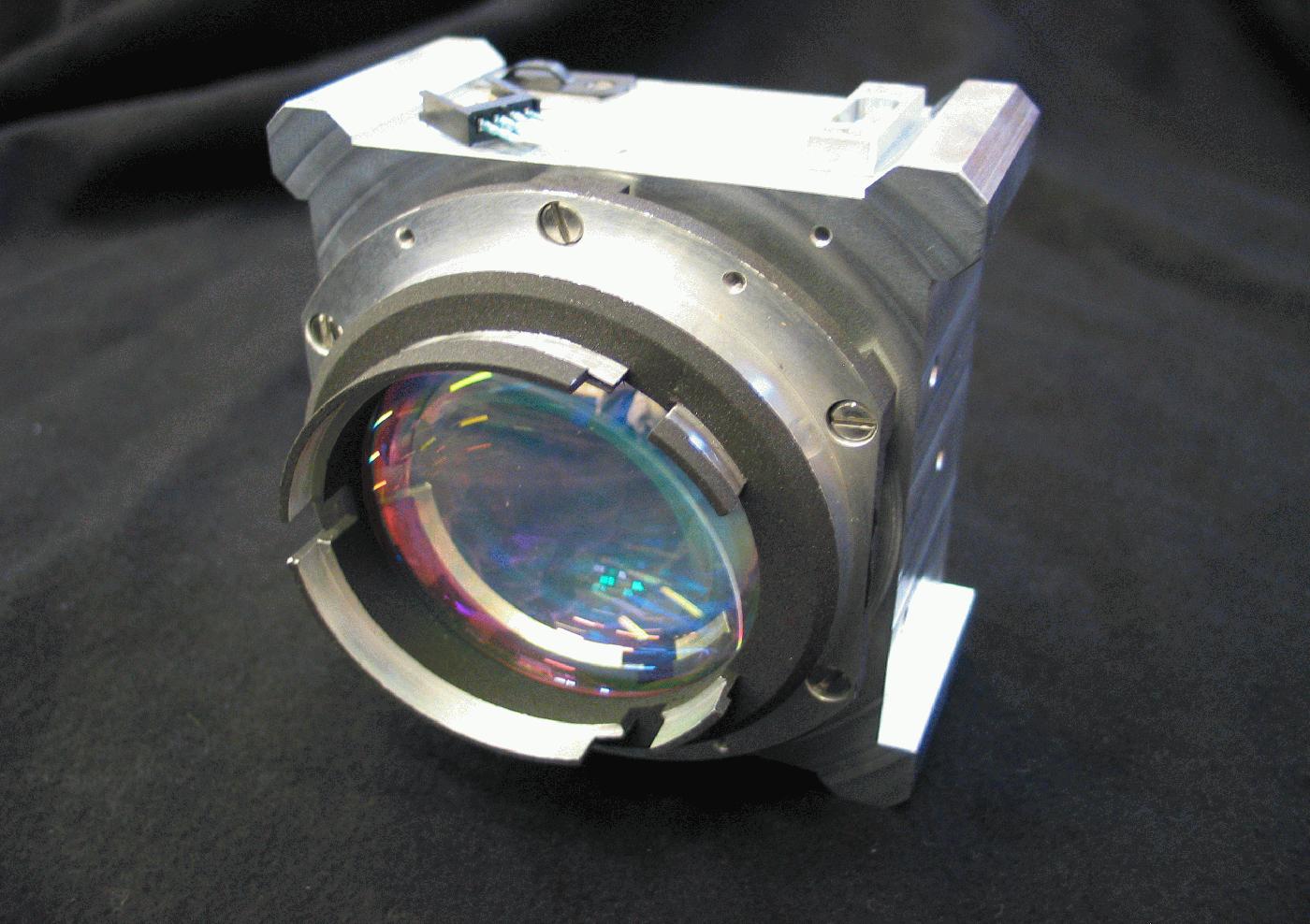

Links: Ansicht des J-Kanals mit Detektor (oben) und Strahlteiler (links unten).
Rechts: Ansicht des K-Kanals mit Strahlteiler (links), sowie um 90 Grad
abgeknickten Kameralinsen 5+6.
GROND am Teleskop

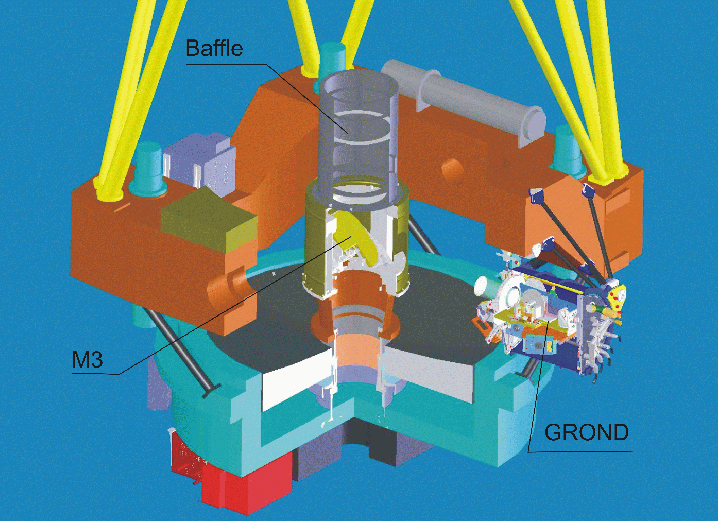

- Schnittzeichnung des 2.2m Teleskops mit den durch GROND verursachten
An- und Umbauten. Der M3 Spiegel kann innerhalb von 20 Sekunden eingeschwenkt
werden, und "schaltet" den Lichtweg zwischen GROND und WFI/FEROS.

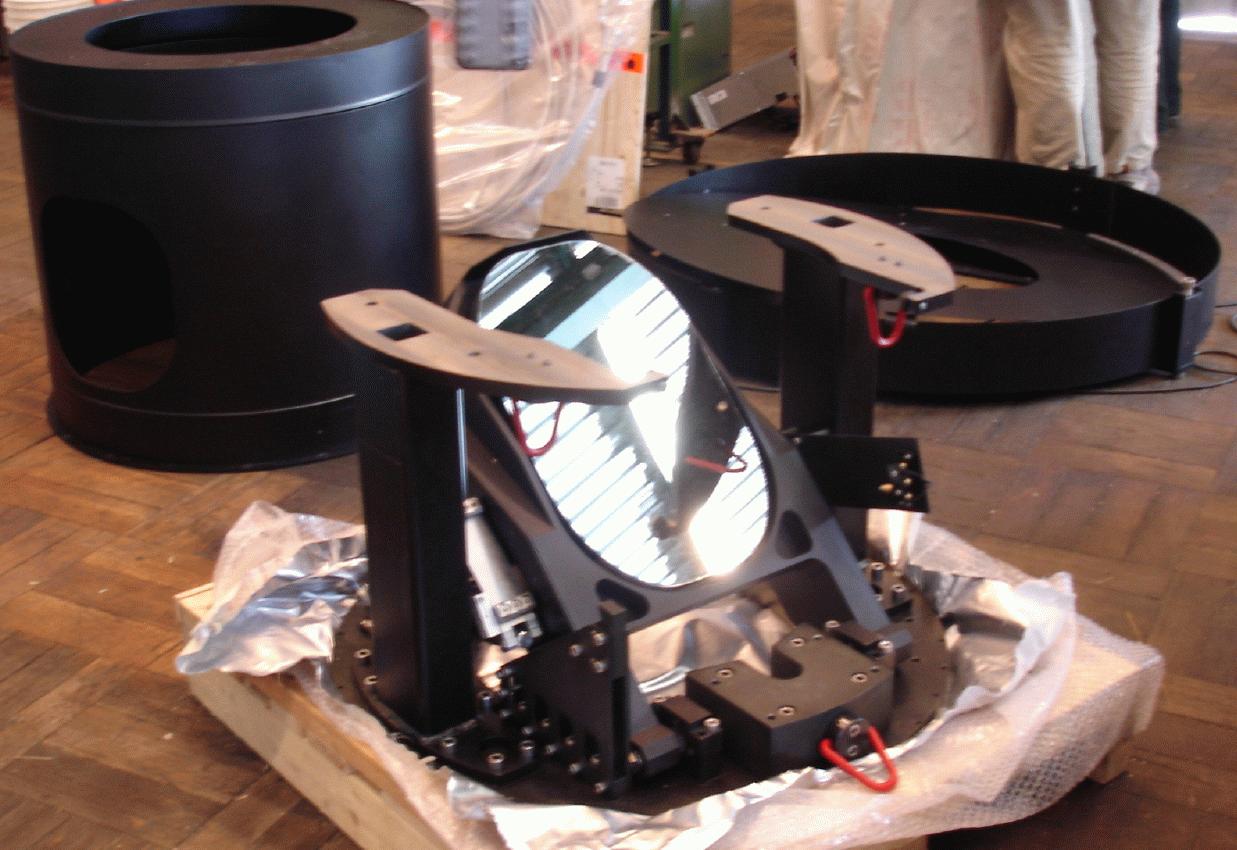

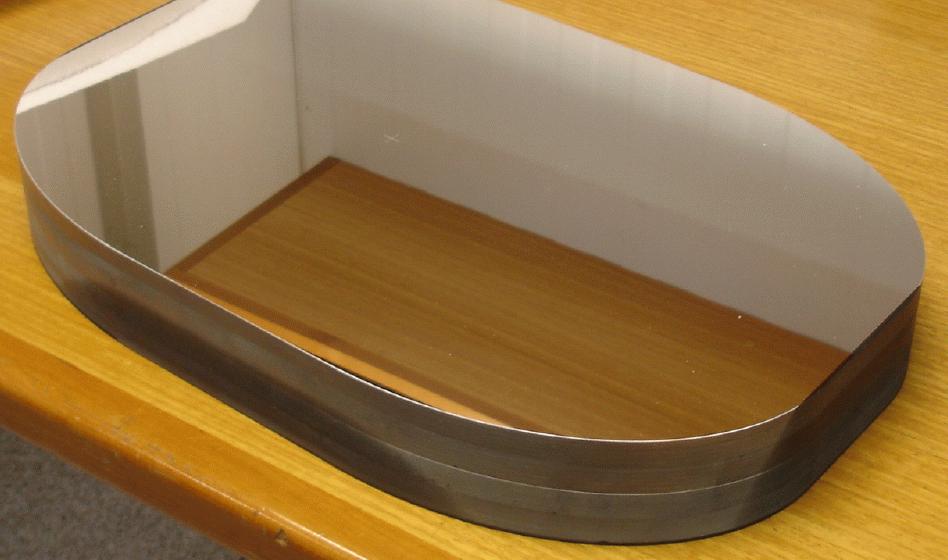

- M3-Spiegel aus CeSiC, mit einer Silberbeschichtung.
Links: M3 in der motorisch angetriebenen Kippvorrichtung, die den Spiegel innerhalb
von 20 Sekunden um ca. 45 Grad schwenken kann, und damit zwischen GROND
und den zwei anderen Instrumenten am Teleskop umschaltet.

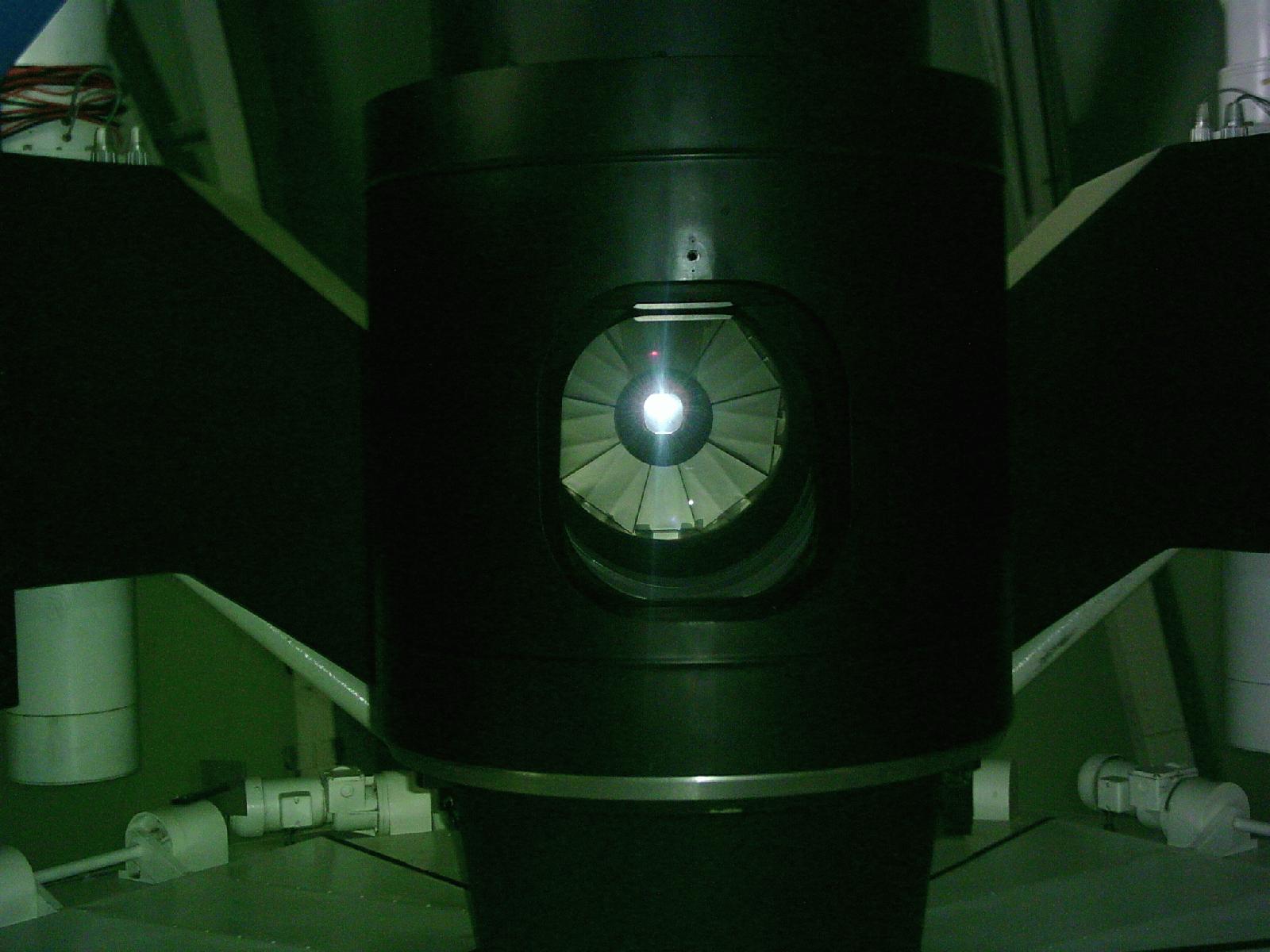

Rechts: M3 Spiegel in 45 Grad Stellung im Gehäuse - man sieht in
Reflexion vom M2 Spiegel die Margaritha-förmige Abdeckung des
Hauptspiegels.

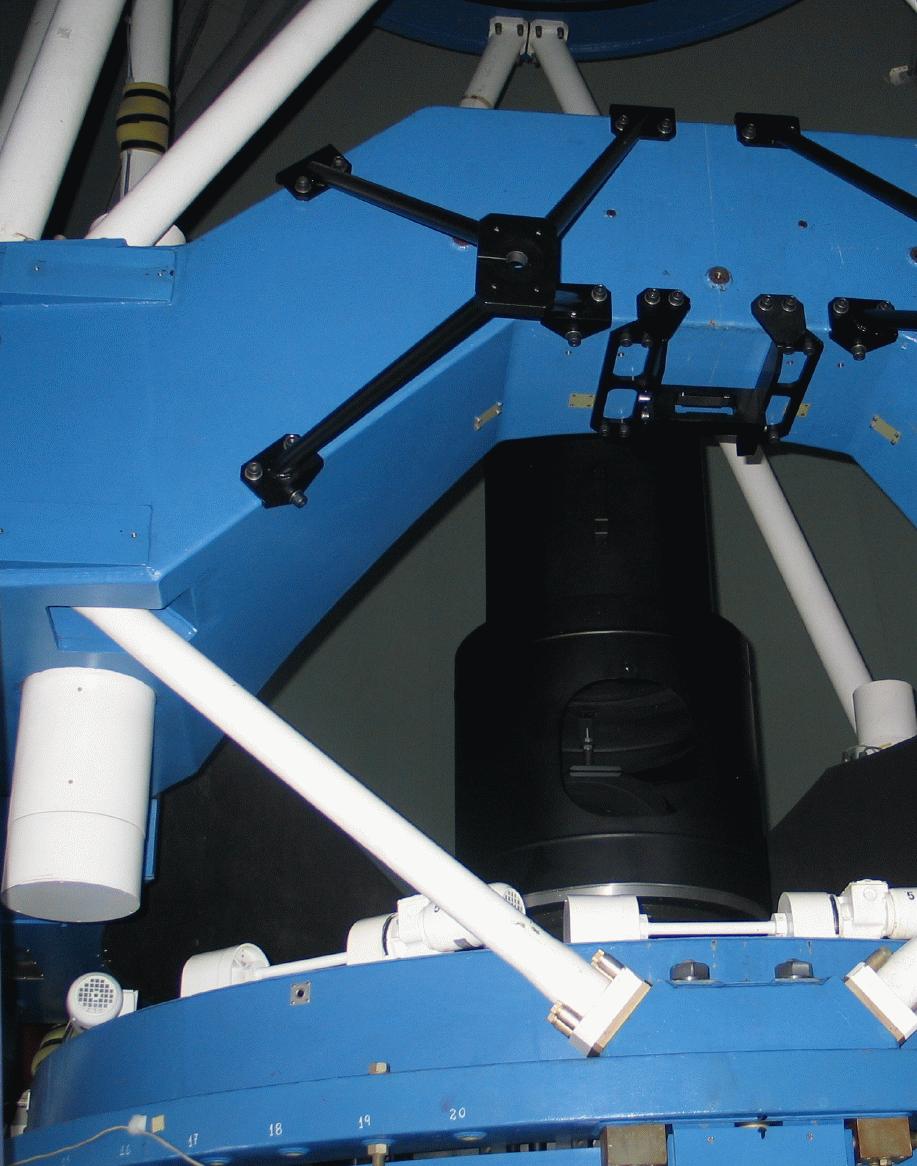

Links: M3 in Gehäuse und mit aufgesetztem Lichtschutz-Baffle, bevor
der GROND-Kessel angehängt wird.

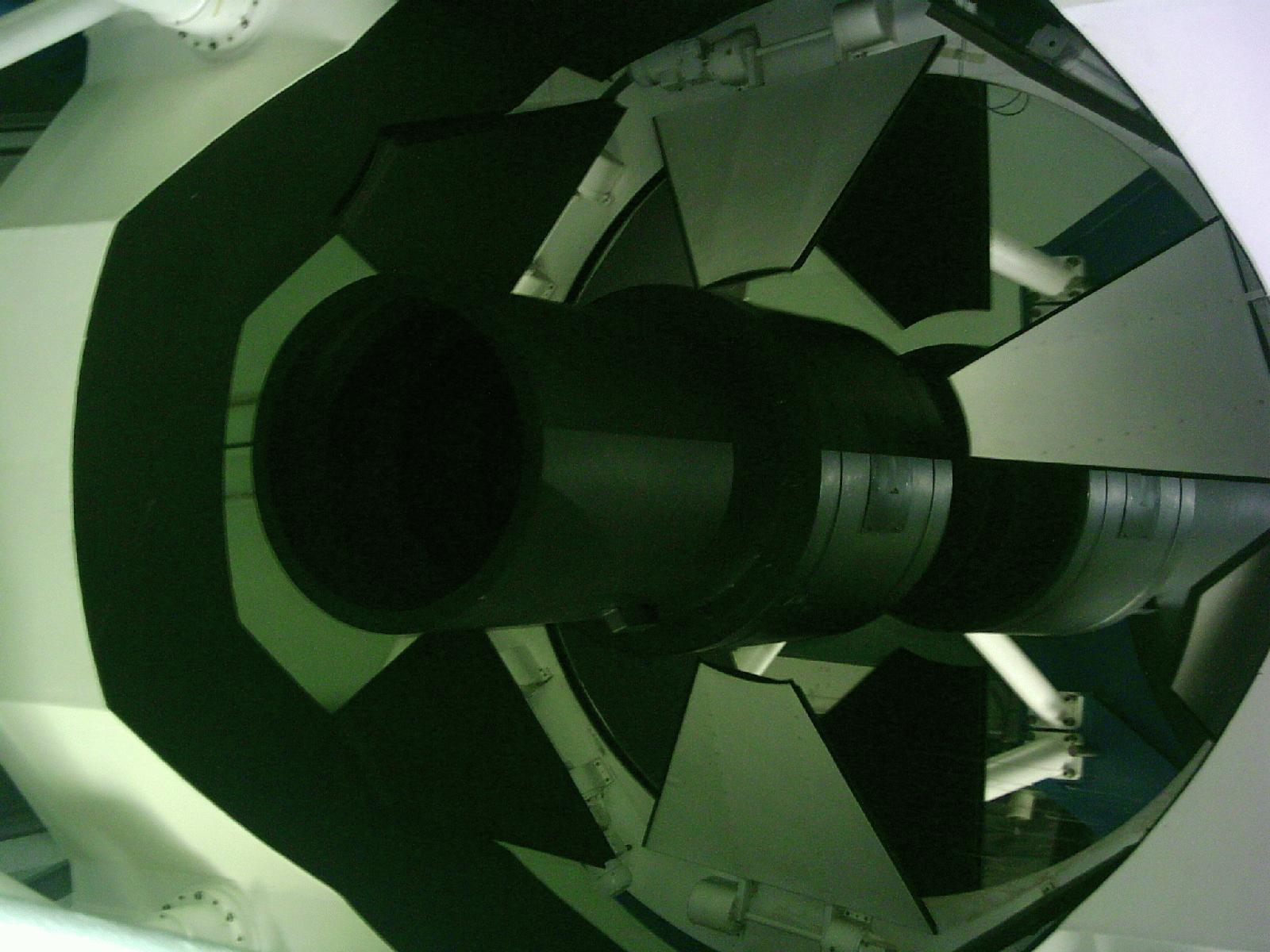

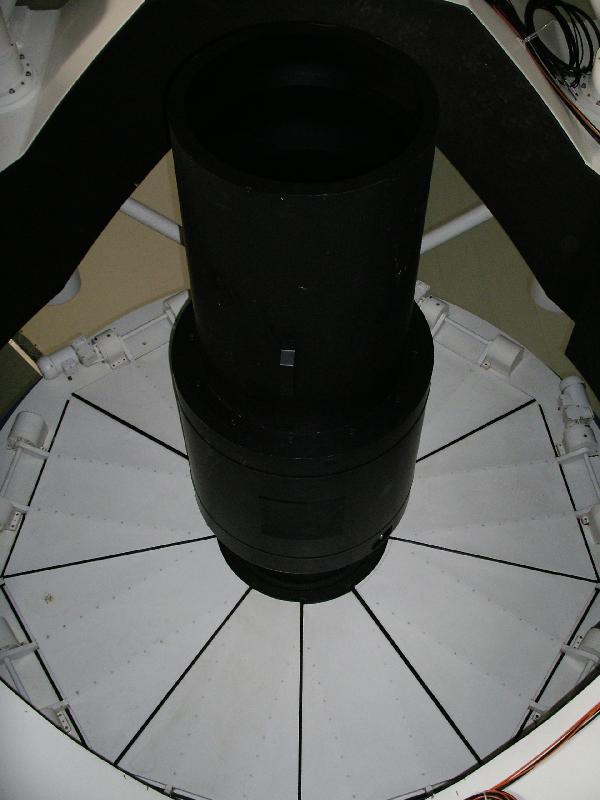

Mitte: M3 in Gehäuse und mit aufgesetztem Lichtschutz-Baffle von
oben betrachtet. Die weissen Segmente ist die "Margaritha"-Abdeckung
des Hauptspiegels.
Rechts: M3 in Gehäuse und mit aufgesetztem Lichtschutz-Baffle sowie
halbgeöffneter "Margaritha"-Abdeckung, sodass der darunter
befindliche Hauptspiegel zu sehen ist.

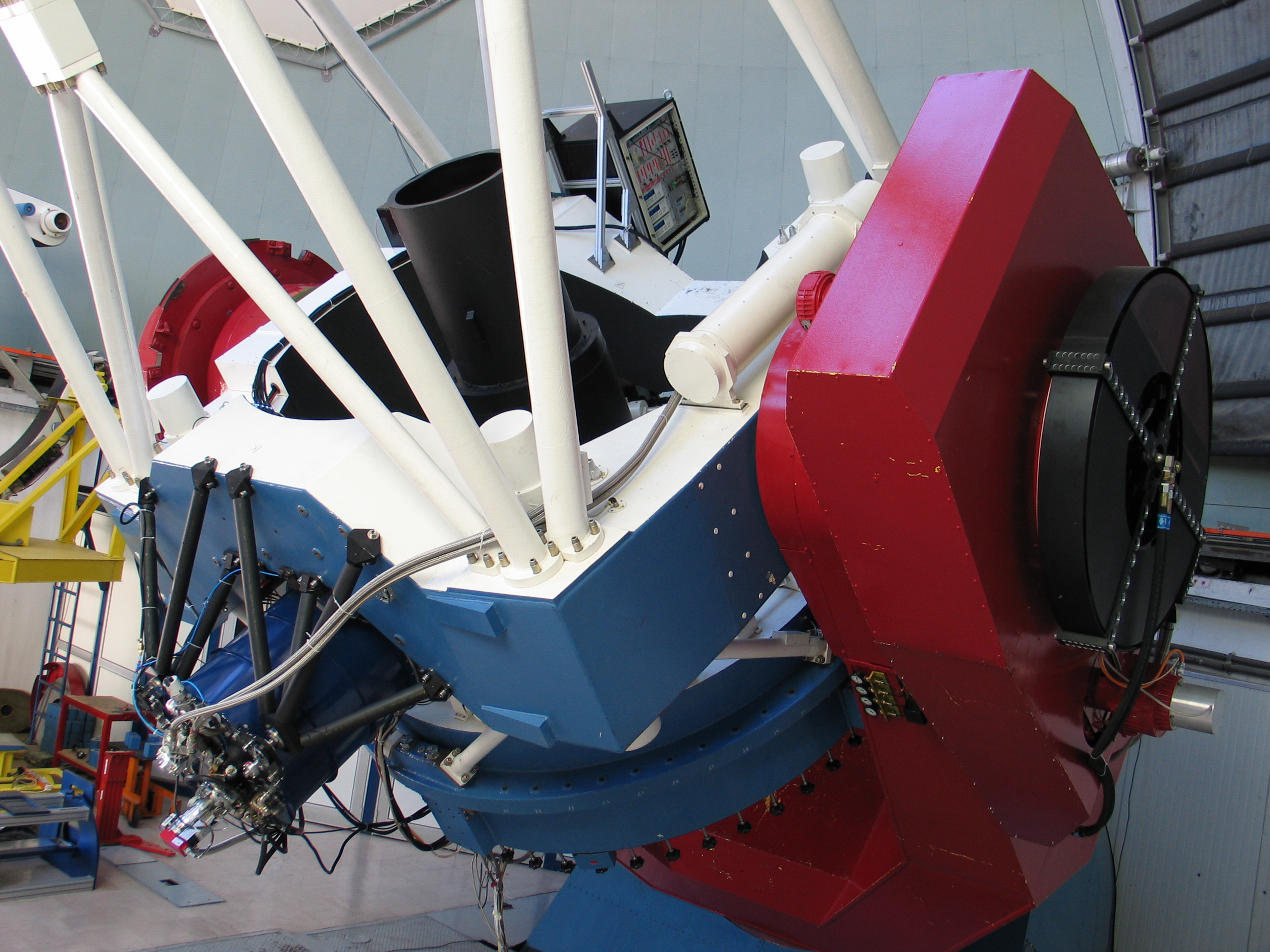

- Links:
Das GROND Instrument (blauer Kessel links vorne) am 2.2m Teleskop der
Max-Planck-Gesellschaft in La Silla (Chile). GROND wurde am Max-Planck-Institut
fuer extraterrestrische Physik (Garching) gebaut, mit Beitraegen der
Thueringer Landessternwarte Tautenburg. An diesem Teleskop sind zwei weitere
Instrumente, gebaut vom Max-Planck-Institut fuer Astronomie (Heidelberg),
installiert. Mit einem Klappspiegel in der Mitte des schwarzen Rohres
(Bildmitte) wird das Licht zwischen den Instrumenten hin- und hergeschaltet.

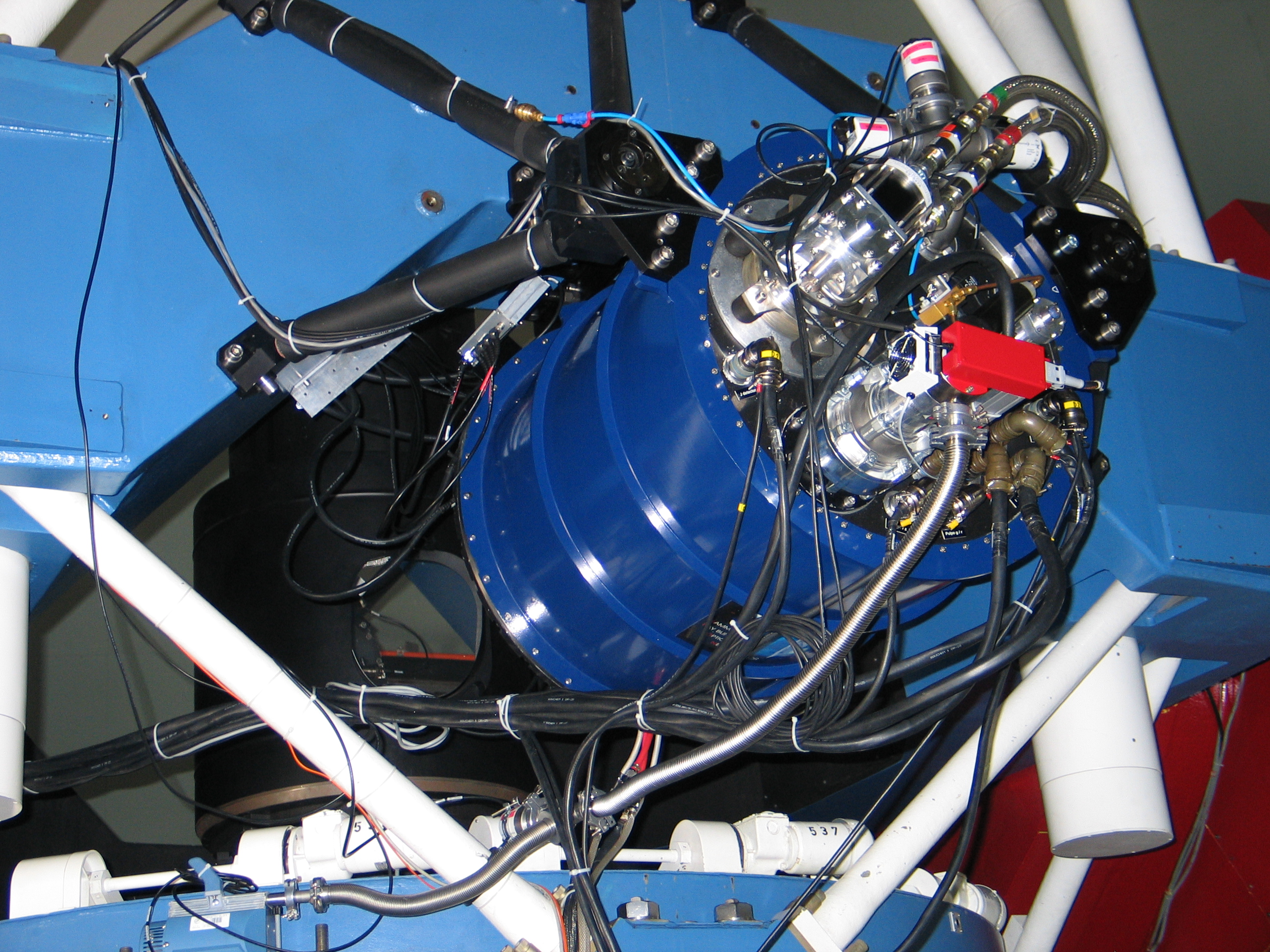

Rechts:
GROND mit seinen diversen Anschlüssen: die hier sichtbare
Rückseite enthält den Kopf des Cryo-Kühlers, die Vakuumpumpe,
und die Signalleitungen einiger der 7 Detektoren (braune und
schwarze Stecker).
La Silla und das 2.2m Teleskop der Max-Planck Gesellschaft

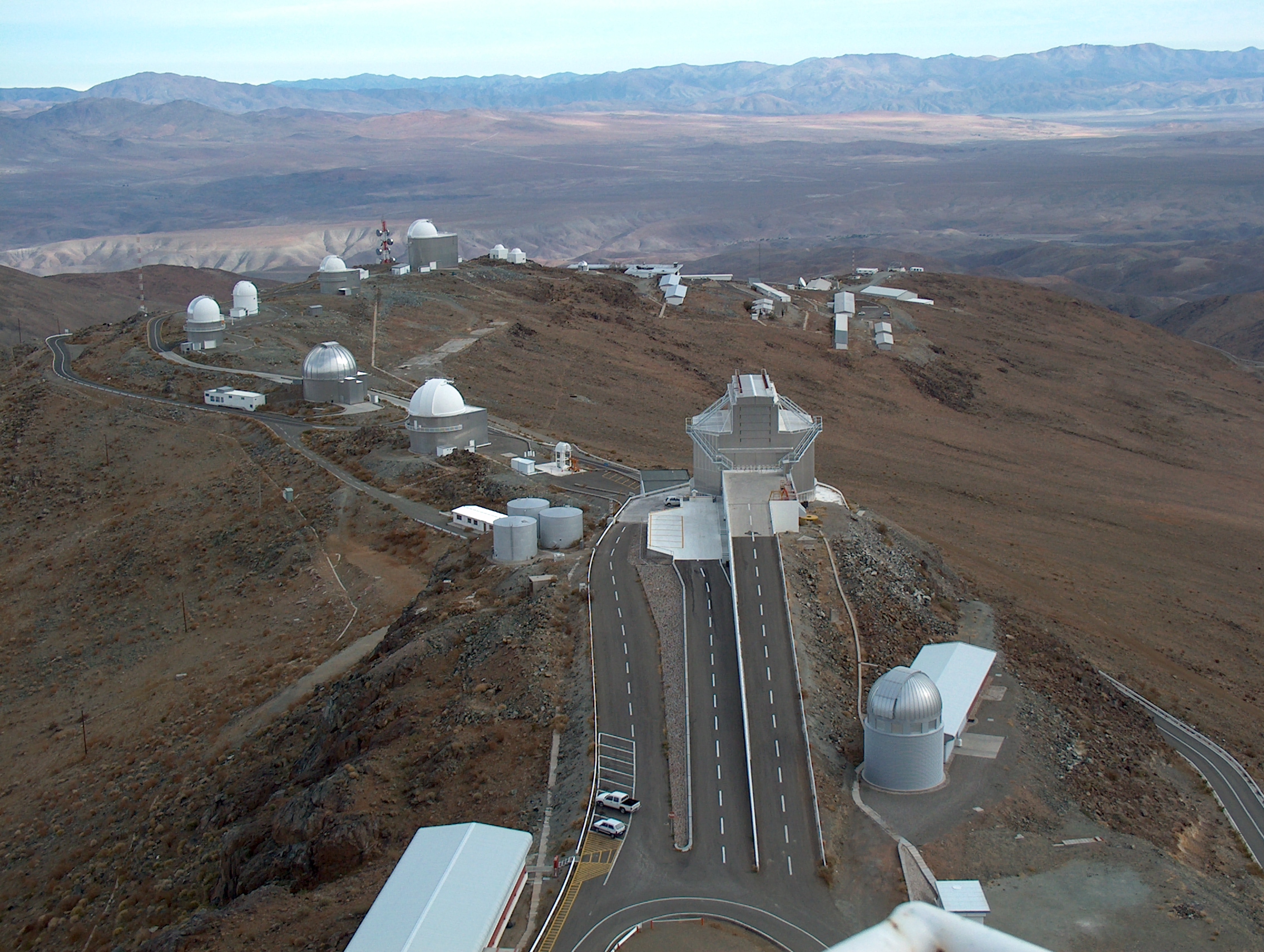

- La Silla Observatory in Chile, mit der charakteristischen, spiegelnden
Aluminium-Kuppel des 2.2m Teleskops der Max-Planck-Gesellschaft in der
linken oberen Bildhälfte.
Aufnahmen mit GROND

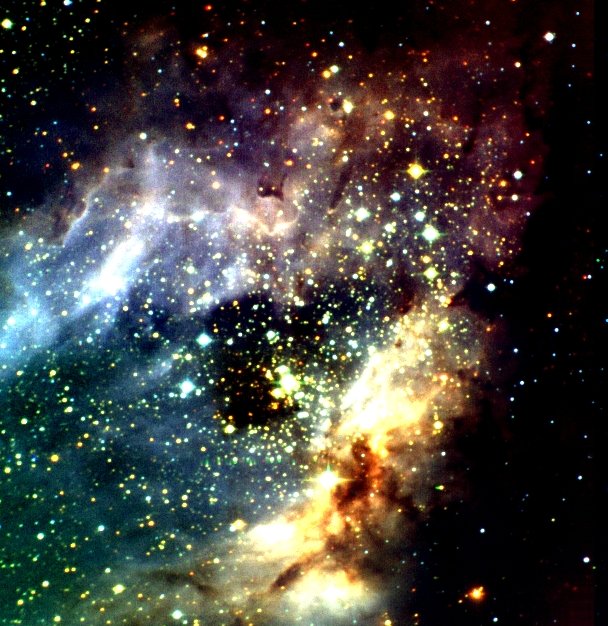

- Ein Falschfarbenbild des Omega- (oder Schwan-)Nebels, eines Gebietes
intensiver Sternbildung, zusammengesetzt aus 3 der 7 Filterbaender von
GROND. Dunkle Stellen stammen von der Absorption grosser Mengen Staubes.

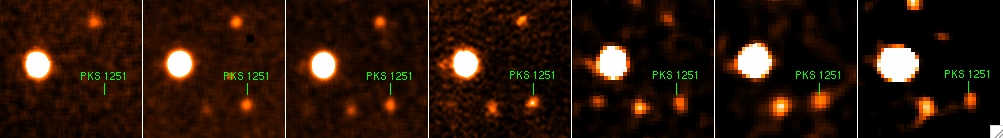

- Ein weit entfernter Quasar (PKS1251) in den 7 Farbbändern von GROND,
von blau ganz links bis zum nahen Infrarot (sog. K Band) ganz rechts.
Das zweite Band von links entspricht in etwa dem Wellenlängenbereich,
den das menschliche Auge wahrnimmt. Man beachte die unterschiedliche
Helligkeit sowohl des Quasars als auch des Objektes links daneben: dieses
ist im visuellen deutlich schwächer als der Quasar, im nahen Infrarot
dagegen deutlich heller.

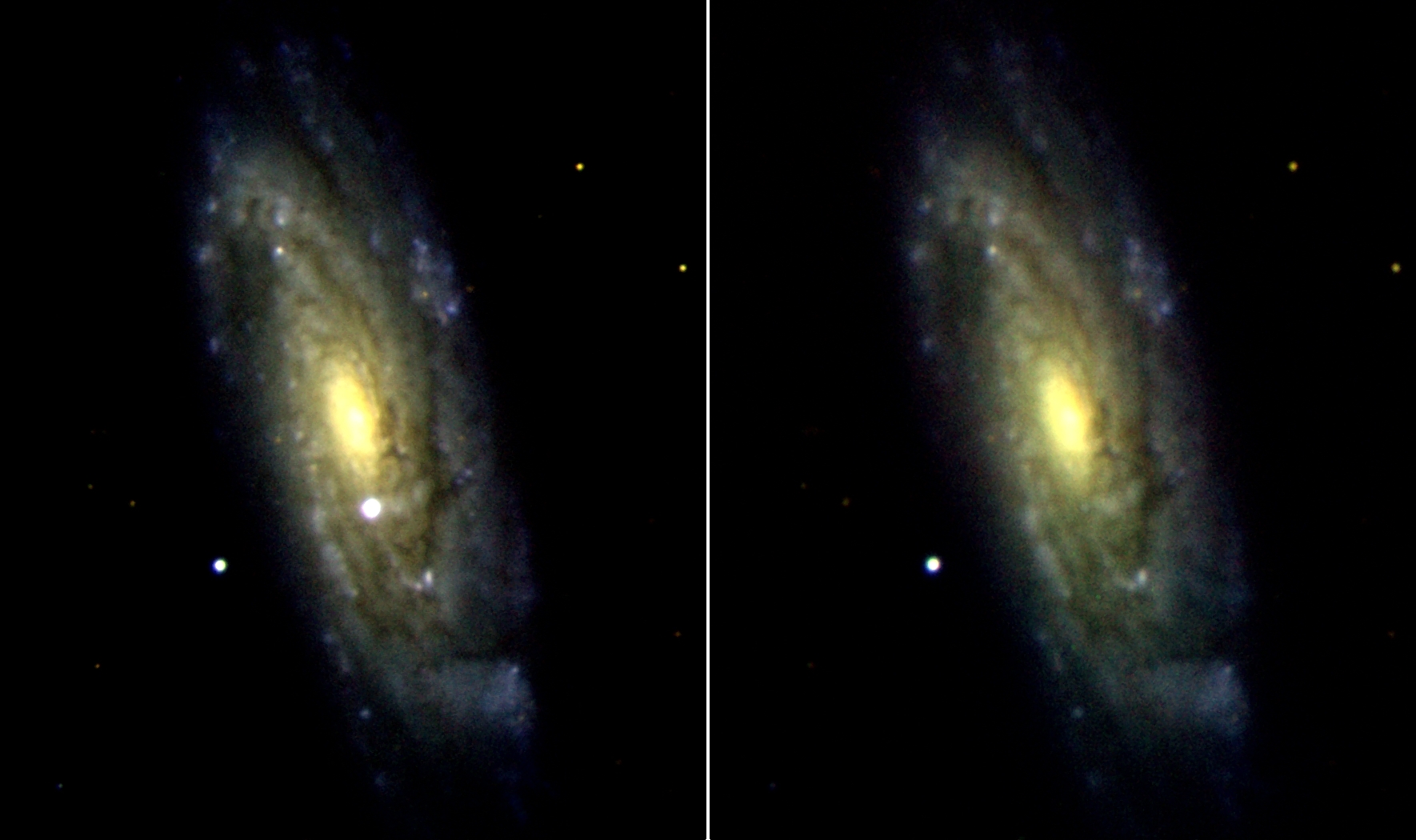

- Das helle Objekt im linken Bild ist die Supernova 2007le, aufgenommen
am 17. Oktober 2007. Ein Jahr spaeter, am 16. Oktober 2008, ist sie in
ihrer Helligkeit soweit abgefallen, dass sie mit GROND nicht mehr sichtbar
war (rechtes Bild).
