Beteiligung am Röntgensatellit ROSAT
Mit der unter der Leitung des MPE durchgeführten ROSAT Mission wurden zwei grundsätzliche wissenschaftliche Ziele verfolgt: die erste vollständige Kartierung des Röntgen- und extremen Ultraviolett-Himmels mit abbildenden Teleskopen und das detaillierte Studium einzelner Röntgen- und EUV-Quellen.
Der Bereich Mechanik war in allen Bereichen und in allen Projektphasen an ROSAT beteiligt und war für die folgenden Subsysteme des Röntgenteleskops verantwortlich:
Schematischer Aufbau des Teleskops
© MPE
- Gelenkhebeleinheit
- Filterrad
- PSPC-Detektor
- Kabel-Drehdurchführung
- Karussell
- Fokalinstrumentierung
Die Gelenkhebeleinheit
ist Teil des Karussell-Positioniermechanismus. Sie funktioniert im Prinzip wie ein Kippspannwerk, bei dem der Gelenkhebel von einer Feder über die instabile Mittenposition in die beiden Endpositionen gezogen wird. Die Federwirkung wird hier allerdings durch ein Permanentmagnetsystem erzeugt.
© MPE
Filterrad
4 Positionen:offen,
geschlossen mit Eichquellen,
Filer,
geschlossen mit Türmechanismus;
Positionierung mittels Schrittmotor und Stirnradgetriebe über Magnete und Hallsensoren.
Positioniergenauigkeit 0,2°.
© MPE
PSPC-Detektor mit Filterrad
© MPE
Kabel-Drehdurchführung
Außenmaße: 310 x 237 mm220, Koax-Kabel, Drehbereich 260°, Gewicht 9,6 kg
© MPE
Karussell
Drehmechanismus zum Positionieren von 3 Detektoren im Focus des Spiegelsystems.Außenmaße: Ø 0,96 x 0,8 m,
Gewicht: 259 kg;
Mechanismen:
Kabeldrehdurchführung,
Positioniermechanismus mit redundantem Antrieb und Gelenkhebeleinheit,
Potentiometereinheit zur Feststellung der Lage,
Vakuumdrehdurchführung;
Instrumentierung:
3 Detektoren mit Elektronik,
3 Gastanks mit Verrohrung und Ventilen
Postitioniergenauigkeit:
± 0,001 mm
© MPE
Fokalinstrumentierung
mit Montagevorrichtung für PSPC-Detektor
© MPE
Fokalinstrumentierung
montiert im TeleskopAussenmaße: 1,4 x 1,25 x 0,9 m,
Gesamtgewicht: 342 kg;
Mechanismen:
Karusell-Positioniermechanismus mit redundantem Antrieb, Kabeldrehdurchführung,
2 Filterräder
© MPE
Das Bild zeigt die Fräsbearbeitung an der Basisplattenstirnseite
© MPE

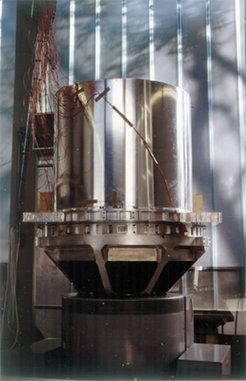

Die Fokalinstrumentierung des Satelliten auf der Vibrationstestanlage
© MPE
